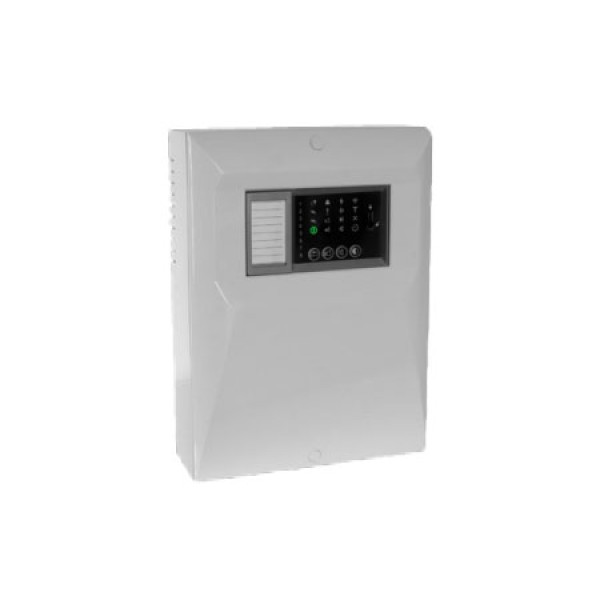

ხანძარსაწინააღმდეგო პანელი FS4000 შექმნილია ჩვეულებრივი ავტომატური ხანძარსაწინააღმდეგო დეტექტორებითა და ხელით გამოძახების წერტილებით მუშაობისთვის. პანელს აქვს გამოსავალი გათვალისწინებული გარე აღმასრულებელი მოწყობილობებისთვის.

მოწყობილობა იწარმოება ოთხ ვერსიაში:
2 სახანძრო სიგნალიზაციის ხაზი – FS4000/2
4 სახანძრო სიგნალიზაციის ხაზი – FS4000/4
6 ხანძარსაწინააღმდეგო ხაზი – FS4000/6
8 სახანძრო სიგნალიზაციის ხაზი – FS4000/8

ტექნიკური მახასიათებლები

სახანძრო სიგნალიზაციის ხაზები:
– სახანძრო დეტექტორების მაქსიმალური რაოდენობა ხაზზე: 32
- დამაკავშირებელი ხაზი: ორსადენიანი
– ხაზის მაქსიმალური წინააღმდეგობა: 100 O

ამჟამინდელი ზღურბლები:
– გაუმართაობის მდგომარეობა: 0 – 6 mA
– სამუშაო რეჟიმი: 6 – 16 mA
– ხანძრის მდგომარეობა: 16 – 80 mA
– მოკლე ჩართვა: > 80 mA

ხანძრის მდგომარეობის მონიტორინგის შედეგები:
- რაოდენობა: 2 ცალი
– ტიპი: პოტენციალი, რელე დამოუკიდებელი კონტროლით
– ელექტრული მახასიათებლები: (19-27.5)V DC/1A

სარელეო გამომავალი ხანძრის მდგომარეობისთვის:
- რაოდენობა: 2 ცალი
– ტიპი: პოტენციალის გარეშე, 1 გადართვა, 1 NO
– ელექტრული მახასიათებლები: 3?/125V AC, 3A/30V DC

რელეს გამომავალი ხარვეზის მდგომარეობისთვის:
- რაოდენობა: 1 ცალი
– ტიპი: პოტენციალის გარეშე, გადართვის
– ელექტრული მახასიათებლები: 3?/125V AC, 3A/30V DC

რელეს გამომავალი ხარვეზის მდგომარეობისთვის:
- რაოდენობა: 1 ცალი
– ტიპი: მოკლე ჩართვისას გააქტიურებული არამონიტორული ტიპი (პოტენციური თავისუფალი კონტაქტისგან)
– ელექტრული მახასიათებლები: 5 VDC ნორმალურ ღია მდგომარეობაში / 0 VDC აქტივაციის რეჟიმში
შესრულება:
– ხანძრის განგაშის ხაზებზე და კონტროლირებად გამომავალზე კონტროლი გაუმართაობის პირობებში (მოკლე ჩართვა და შეფერხება) და ავტომატური გადატვირთვა.
– ამოღებული ხანძრის დეტექტორის გამოვლენა და ავტომატური გადატვირთვა.
– ხელით ზარის წერტილების იდენტიფიკაცია.
- LED ინდიკატორი განგაშისა და საგანგებო მდგომარეობისთვის.
– ხანძრის მდგომარეობის გამომუშავების შეფერხება ხანძრის მდგომარეობის რეგისტრირებიდან 1, 2, 3, 4, 5, 6 ან 7 წუთის განმავლობაში.
- ორი ხანძარსაწინააღმდეგო ხაზის "ლოგიკური და" რეალიზაციის ვარიანტი.
– Duty Mode მდგომარეობა სახანძრო მდგომარეობის მე-2 ეტაპის პირდაპირი ჩართვით ორი ხანძარსაწინააღმდეგო ხაზისთვის.
– მოწყობილობის სტატუსის მითითება მონაცემთა გადაცემისთვის RS485.
– RS485 კომუნიკაციის ინტერფეისის ჩართვის/გამორთვის ვარიანტი.
– ჩაშენებული ხმოვანი სახანძრო მდგომარეობისთვის – ერთი ტონალური, უწყვეტი, შეიძლება გამორთოთ.
– ჩამონტაჟებული ხმოვანი დეფექტის მდგომარეობისთვის – ერთი ტონალური, წყვეტილი, შეიძლება გამორთოთ.
- სატესტო რეჟიმი ხანძრის განგაშის ხაზებისთვის.
- ხანძრის განგაშის ხაზების გამორთვა.
- გამორთვა გამომავალი ხანძრის მდგომარეობა.
– პარამეტრების გაფართოება დამატებითი სარელეო გამომავალი სახანძრო მდგომარეობისთვის თითოეული ხაზისთვის და ჩაშენებული RS485 ლოკალურ ქსელში მუშაობისთვის.
– შეყვანა ხანძრის დისტანციური გადატვირთვისთვის;

რეგისტრირებული მოვლენების ჩვენებები:
- განათების ჩვენება: LED
- ხმა: ჩაშენებული ზუმერი

ელექტრომომარაგება:
– ძაბვა: (100-240)V AC
- სიხშირე: 50/60 ჰც

სარეზერვო ბატარეები:
– აკუმულატორის ტიპი: ტყვია, გელის ელექტროლიტი
– ბატარეების რაოდენობა: 2 ცალი
– სარეზერვო ბატარეის ნომინალური ძაბვა: 12 ვ
– ნომინალური სიმძლავრე C20: (7,0) აჰ
- დამუხტვის ძაბვა: 28V DC

მუშაობა Duty რეჟიმში ძირითადი ელექტრომომარაგების შეწყვეტისას:
ხაზები – 24V / 1,2Ah – 24V / 4,5Ah – 24V / 7,0Ah
2 ხაზი – 32 სთ – 120 სთ – 180 სთ
4 ხაზი – 24 სთ – 98 სთ – 140 სთ
6 ხაზი – 20 სთ – 80 სთ – 110 სთ
8 ხაზი – 16 სთ – 68 სთ – 90 სთ

სარეზერვო ბატარეების მოხმარება:
– 2 ხაზის კონფიგურაცია: < 35 mA 24V DC-ზე
– 4 ხაზის კონფიგურაცია: < 45 mA 24V DC-ზე
– 6 ხაზის კონფიგურაცია: < 55 mA 24V DC-ზე
– 8 ხაზის კონფიგურაცია: < 65 mA 24V DC-ზე

გარე მოწყობილობების კვების წყარო:
– ძაბვა: (19-27)V DC
– მაქსიმალური დენის მნიშვნელობა (მათ შორის კონტრ.გამომავალი დენის): 1,2A

საკრავები:
– ძირითადი მიწოდება 230 ვ: 4.0 ა
- სარეზერვო ბატარეა: 6.0 ა
– გარე მოწყობილობების კვების წყარო: 1,85 ა ავტომატური
– მონიტორინგის შედეგები: 1.1 ავტომატური

ზომა: 304 მმ x 222 მმ x 94 მმ
წონა (სარეზერვო ბატარეები არ შედის): 0.98 კგ
