პროდუქტის აღწერა

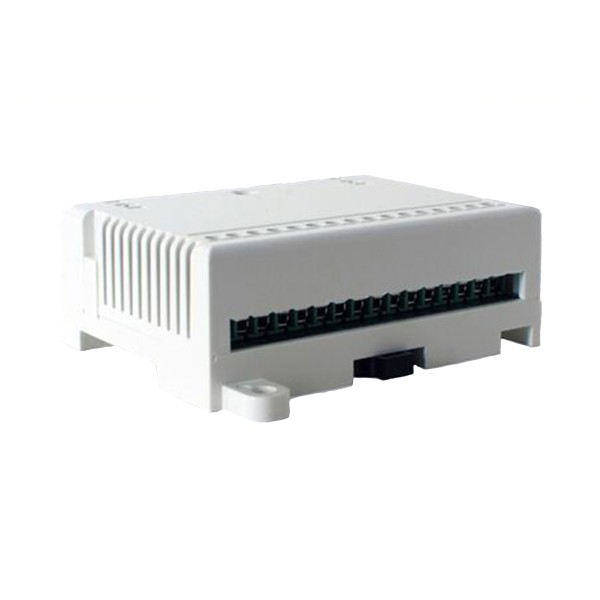

შეყვანის-გამომავალი მოწყობილობა FD7203 განკუთვნილია ელექტრული სიგნალის წარმოებისა და გაგზავნისთვის სხვადასხვა მოწყობილობებზე მომხდარი მოვლენების შემთხვევაში და ჩაწერს გარე ზემოქმედებას, ტიპიური ხანძრის მდგომარეობის მოვლენებისთვის. მოწყობილობა თავსებადია მისამართებად სახანძრო მართვის პანელებთან IFS7002, რაც ავსებს IFS7000 სერიის მისამართებადი სისტემების შესაძლებლობებს.

ტექნიკური მონაცემები

მისამართების მარყუჟი:
– მიწოდების ძაბვა: (15÷30)V DC
– მიმდინარე მოხმარება მოვალეობის რეჟიმში: < 350µA
– დენის მოხმარება განგაშის მდგომარეობაში: (2±1)mA

შეყვანა: 1 ც.
– „შეცდომის მდგომარეობა“ – შეფერხება: Rline>25kΩ
– „დარღვევის მდგომარეობა“ – მოკლე ჩართვა: Rline≤2,2kΩ
– „Duty mode“ დიაპაზონი: 5,7kΩ≤Rline<15kΩ
– „გააქტიურებული შეყვანის“ დიაპაზონი: 2,2kΩ– „გააქტიურებული შეყვანა“ – შეყვანა არ ამოწმებს მოკლე ჩართვას: 0kΩ

გამომავალი: (დამოკიდებულია კონფიგურაციაზე და კვების წყაროზე რელე ან კონტროლირებადი): 1 ც.

რელე
– ტიპი: პოტენციური თავისუფალი, გადართვის ფუნქციები
- ელექტრული მახასიათებლები: 30VDC /1A, 125VAC/0,5A

კონტროლირებადი
- ტიპი: პოტენციალი
– ელექტრული სპეციფიკაცია: (12÷30)V DC
– პიკური გააქტიურების დენი: 1A

სამუშაო ტემპერატურის დიაპაზონი: მინუს 5°С-დან 40°С-მდე
ტენიანობის წინააღმდეგობა (კონდენსაციის გარეშე): ≤ 95>#br### ზომები: 92x50x26 მმ
წონა: 0,082 კგ
