ელექტრო ტექნიკური მახასიათებლები:
მიწოდების ძაბვა 12-დან 30 ვდკ-მდე ნორმალური
მიწოდების დენი 5.5 mA ყველა ოპერაციულ მდგომარეობაში
მიწოდების დენი 13.5 mA სწრაფი ექსპლუატაციაში
გარემოსდაცვითი მახასიათებლები:
ტემპერატურა -10°C-დან +55°C-მდე
ტენიანობა 10 დან 95% RH არაკონდენსირებადი
დაცვის ინდექსი IP65, როდესაც სათანადოდ არის დამონტაჟებული და შეწყვეტილი
მექანიკური მახასიათებლები:

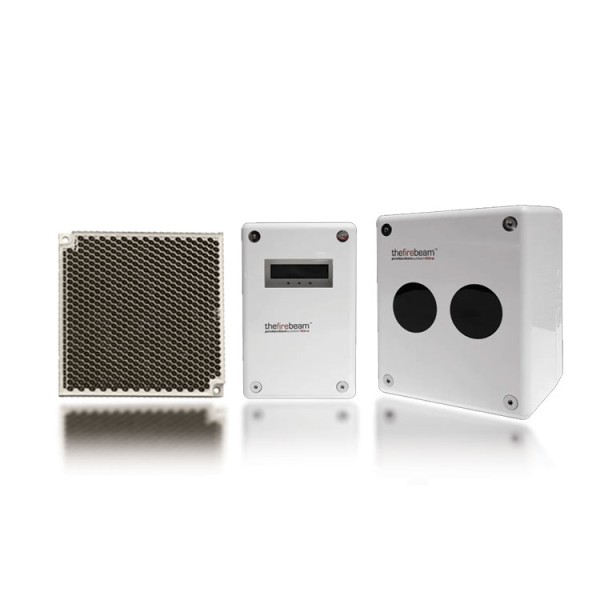

სხივის თავი H:180mm x W:155mm xD:137mm - წონა 1.1 კგ
70KIT140 საშუალო დიაპაზონის რეფლექტორი H:293mm x W:293mm x D:5mm - წონა 0.8 კგ
140KIT160 შორ მანძილზე რეფლექტორი H:394mm x W:394mm x D:5mm - წონა 1.8 კგ
ადაპტერი H: 270 მმ x გ: 250 მმ x გ: 5 მმ - წონა 0.6 კგ (ამაგრებს სხივის თავსა Unistrut-ზე)
ოპტიკური მახასიათებლები:
ოპტიკური ტალღის სიგრძე 870 ნმ
მაქსიმალური კუთხის გასწორება ±5°
მაქსიმალური კუთხოვანი არასწორი განლაგება (სტატიკური არა ავტომატური გასწორება) სხივის თავი ±0,4° / რეფლექტორი ±2°
ოპერატიული სპეციფიკაციები:
დაცვის დიაპაზონი
Fire Beam BLUE სტანდარტული პროდუქტი 7-დან 70 მეტრამდე. გამოიყენეთ მოკლე დიაპაზონის ნიღაბი 7-დან 20 მეტრამდე დისტანციებზე
70KIT140 საშუალო დიაპაზონის რეფლექტორის ნაკრები 70-დან 140 მეტრამდე
140KIT160 შორ მანძილზე რეფლექტორის ნაკრები 140-დან 160 მეტრამდე
განგაშის მგრძნობელობის დონეები
25% (1.25dB) 50% (3dB) 1% (0.05dB) მატებით (ნაგულისხმევი 35% (1.87dB))
განგაშის მდგომარეობა:
დაბნელება ეცემა მგრძნობელობის წინასწარ განსაზღვრულ დონემდე.
განგაშის დრო რეგულირდება 2-დან 30 წამამდე 1 წამის მატებით (ნაგულისხმევი 10 წამი)
განგაშის მითითება:
აპის სტატუსი - FIRE
თავი წითელი მოციმციმე LED
სიგნალიზაციის რელეს შეცვლა (CO) კონტაქტი
რეიტინგი 2A @ 30 VDC
ტესტის / გადატვირთვის მახასიათებლები:
სხივის ტესტის ფუნქცია აპლიკაციით
სიგნალიზაციის ჩაკეტვა / ავტომატური გადატვირთვა შესაძლებელია (ნაგულისხმევი ავტომატური გადატვირთვა)
განგაშის გადატვირთვა ჩაკეტვის რეჟიმში აპის გადატვირთვის ფუნქციით, დენის მოხსნისას >5 წამით ან მომენტალურად გამოიყენეთ >5 VDC Beam Head-ში კავშირების გადასაყენებლად
შეცდომის მგრძნობელობის დონე:
<4>#/td###
გაუმართაობის მდგომარეობა:
დაბნელება ეცემა ხარვეზის მგრძნობელობის დონეს 1 წამში
დენის გამორთვა ან მიწოდების ძაბვა < 9 VDC
ექსპლუატაციის რეჟიმები, წინასწარი გასწორება და ავტომატური გასწორება
სხივი გამორთულია სხივის მოვლის დროს
შეცდომის დრო რეგულირებადი, 2-დან 60 წამამდე 1 წამის მატებით (ნაგულისხმევი 10 წამი)
გაუმართაობის მითითება:
აპის სტატუსი - FAULT
თავი ყვითელი მოციმციმე LED 1 წამი
გაუმართაობის რელეს შეცვლა (CO) საკონტაქტო რეიტინგი 2A @ 30 VDC
ნორმალური მდგომარეობა:
დაბინდვის დონე მაღლა დგას განგაშის მგრძნობელობის დონეს
აპის სტატუსი - ნორმალური
პროგრამირებადი ჩართვა/გამორთვა
თავი მწვანე მოციმციმე LED
პროგრამირებადი ჩართვა/გამორთვა
ავტომატური გასწორება / სხივის დაბინძურების კომპენსაცია:
ავტომატური გასწორება ნორმალური მუშაობის დროს, თუ დაბინდვა დაეცემა 90%-ზე დაბლა გასწორების დროის განმავლობაში (არ იმოქმედებს ნორმალურ მუშაობის რეჟიმზე)
სხივების დაბინძურების კომპენსაცია 4 საათიანი მონიტორინგი. კომპენსაციის მონაცემები ხელმისაწვდომია აპლიკაციაში
